Profile płytek zębowych szczęki – wyjaśnienie: dopasowanie kształtu zęba do rodzaju skały

Większość kupujących wybiera płytkę zębatą szczęki w ten sam sposób: ktoś pyta „jaki kamień kruszysz?” a kształt zęba jest zalecany z tabeli. Granit ma ostry ząb, wapień – płaski. Brzmi to logicznie, ale jest to powód, dla którego wiele płyt zużywa się nierównomiernie lub powoduje słabą wydajność kruszarki. Dwa kamieniołomy kruszące ten sam granit mogą wymagać różnych profili, ponieważ rodzaj skały to tylko jedna z kilku zmiennych.

W tym przewodniku wyjaśniono, jak działa profil płytki zębatej szczęki, dlaczego nazwy dostawców tego samego kształtu są niespójne i jak określić wzór zębów płytki szczęki, aby otrzymać odpowiednią część przy pierwszym zamówieniu.

Co właściwie robi profil płytki zęba szczęki

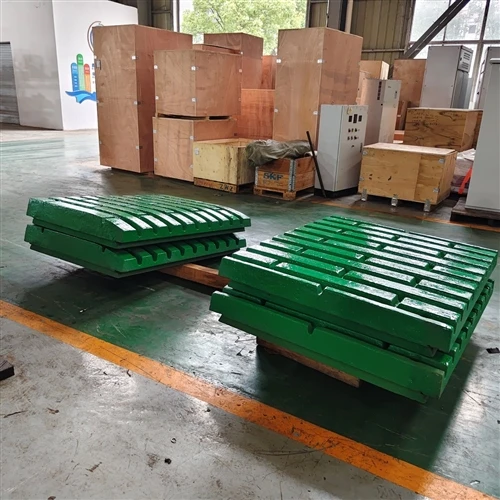

Płytka zębata szczęki (zwana także matrycą szczękową lub płytką szczękową) to wyściółka ze stali manganowej na szczękach stałych i ruchomych. Profil zębów kontroluje trzy rzeczy:

Chwyt:jak dobrze płyta gryzie kamień, zamiast pozwolić mu się ześlizgnąć.

Nacisk kontaktowy:ostrzejsze zęby skupiają siłę na mniejszych obszarach, dzięki czemu łatwiej pękają skały, ale zużywają się szybciej na końcach.

Przepływ materiału:doliny między zębami pozwalają drobinom i pokruszonym skałom przemieszczać się w dół komory.

Materiały techniczne Metso bezpośrednio opisują ten kompromis. Profil kamieniołomu z płaskimi zębami zapewnia dużą ilość manganu do przetarcia, podczas gdy ostry profil zapewniający super przyczepność zapewnia większy nacisk powierzchniowy i lepszą przyczepność. Pomiędzy nimi znajduje się zaokrąglony, gruby profil falisty. Zatem kształt zęba to kompromis między trwałością a zgryzem, a nie rankingiem jakości.

Dlaczego nazwy profili dezorientują kupujących

Oto pierwsza pułapka. „Tektura falista” nie oznacza wszędzie tego samego kształtu.

Opublikowane przewodniki dostawców nie są z tym zgodne. Przewodnik jednego producenta zaleca płyty faliste do bardziej miękkich, zaokrąglonych skał, podczas gdy inny zaleca je do twardych, ściernych rud. Kleemann, producent OEM, używa ostrego zęba do twardych skał ściernych i innego profilu do bardziej miękkiego, zaokrąglonego posuwu.

Spór dotyczy głównie nazewnictwa, a nie fizyki. Aby zachować jasność, pomyśl o każdym wzorze zębów płytki szczękowej jako o jednej z trzech ogólnych form:

Prace recyklingowe dodają jeszcze dwa wzorce. Duży profil falisty stosuje się do betonu, a profil falisty do asfaltu, gdzie materiał musi swobodnie przepływać bez zagęszczenia.

Wskazówka dotycząca zakupu:sama nazwa nie jest specyfikacją. Przed złożeniem zamówienia należy zawsze sprawdzić profil na podstawie rysunku, numeru oryginalnej części lub próbki.

Cztery zmienne decydujące o właściwym profilu

1. Twardość skały i ścieralność

To jest punkt wyjścia i część, w której zwykłe wykresy są prawidłowe. Twarda, ścierna skała, taka jak granit, zazwyczaj wymaga profili i stopów, które chronią płytę przed szybkim zużyciem, podczas gdy w przypadku bardziej miękkiego, mniej ściernego kamienia można zastosować profile poprawiające przyczepność i przepustowość. Jeśli potrzebujesz płytki zębatej szczęki do twardej skały, sama twardość nie kończy decyzji. Kolejne trzy zmienne mają równie duże znaczenie.

2. Kształt i rozmiar paszy

Chropowate lub łuszczące się ślizgacze na płaskim zębie. Ostrzejszy lub głębszy profil lepiej go trzyma. Duży, blokowy posuw powoduje duże obciążenie ostrej końcówki zęba, gdzie zaokrąglony profil może wytrzymać dłużej. Jeśli Twój plik danych zmienia się między zadaniami, powiedz dostawcy zakres, a nie pojedynczą wartość.

3. Ustawienie strony zamkniętej (CSS)

CSS to najmniejsza szczelina pomiędzy szczękami na dnie komory. Ustawia rozmiar produktu. Metso zauważa, że ​​profil kamieniołomu o płaskich zębach w połączeniu z ciasnym CSS i niskim poziomem zasilania w komorze może powodować problemy. Jeśli używasz ciasnego CSS, przejrzyj profil swoich zębów, zamiast po prostu zmieniać kolejność starego.

4. Poziom paszy

Dobrze wypełniona komora działa na całą płytę. Niewystarczająca komora koncentruje zużycie w określonych strefach i może powodować złe zachowanie płaskiego profilu. Jeśli Twoi operatorzy często zużywają mało kruszarki, wzór zużycia może powiedzieć Ci więcej niż rodzaj skały.

Nie zapomnij o parze szczęk stałych i ruchomych

Wielu kupujących domyślnie zamawia pasujące płytki do obu szczęk. Metso opisuje podejście kombinowane: szczęka stała o profilu kamieniołomowym połączona ze szczęką ruchomą o bardzo mocnym chwycie. Stała strona utrzymuje żywotność, podczas gdy ruchoma strona dodaje chwytu. Ta sama logika ma zastosowanie, gdy potrzebujesz większej przyczepności bez utraty żywotności.

Ma to znaczenie dla kontroli kosztów. Zamiast zmieniać całą komorę na agresywny profil, możesz przetestować jedną zmianę po stronie ruchomej i porównać zużycie i wydajność. Sprawdź u producenta kruszarki lub dostawcy, czy połączenie pasuje do Twojego modelu.

Praktyczny proces selekcji

Użyj tej sekwencji, zanim poprosisz o wycenę:

Nagraj kamień:typ, szacowana ścieralność i wszelkie zmiany pomiędzy stanowiskami.

Nagraj kanał:maksymalny rozmiar i czy jest blokowy, płytkowy czy mieszany.

Zapisz ustawienia:bieżący CSS i typowy poziom pliku danych.

Przeczytaj swoje zużyte tablice:nierówne zużycie końcówki, wypolerowane spłaszczenia lub duże zużycie w dolinie wskazują na niedopasowanie.

Wybierz formularz ogólnyz powyższej tabeli, a następnie sprawdź dokładną geometrię zęba z rysunkiem lub numerem części.

Zdecyduj się na parowanie:ten sam profil na obu szczękach lub inny po stronie ruchomej.

Potwierdź materiał:stal wysokomanganowa jest standardem, a stop chromowo-molibdenowy może spełniać specjalne wymagania. Dopasowanie stopu do skały to osobny temat, więc przejrzyj go obok profilu.

Kupowanie bez rysunków: inżynieria odwrotna

Częstym problemem importerów i dystrybutorów jest to, że użytkownik końcowy ma jedynie zużytą płytkę, brak rysunku i niejasny numer modelu. Ze zdjęcia katalogowego nie da się odgadnąć geometrii zęba.

Horbon radzi sobie z tym poprzez inżynierię odwrotną. Wysyłasz zużytą płytkę zębatą szczęki, nasz zespół ją mierzy i odbudowuje rysunek 2D lub 3D i na tej podstawie następuje produkcja. W przypadku wniosku z jasnymi wymaganiami wstępny rysunek trwa zwykle około trzech dni. Jeśli posiadasz już oryginalny numer części (Metso, Sandvik, Terex lub Trio) lub rysunek 3D, możemy wyprodukować go bezpośrednio z niego.

Inne opcje OEM płytki zęba szczęki obejmują:

Logo znakowane laserowo:Twoja marka oznaczona na tabliczce.

Niestandardowe opakowanie:poddane fumigacji drewniane skrzynie lub żelazne ramy na ciężkie części, zbudowane w celu zapobiegania rdzy i bezpieczeństwa transportu.

Niestandardowy skład materiału:wykonane według rysunku lub określonego składu stopu.

Aby bliżej przyjrzeć się tym usługom, zobacz naszą【Usługa OEM/ODM】strona.

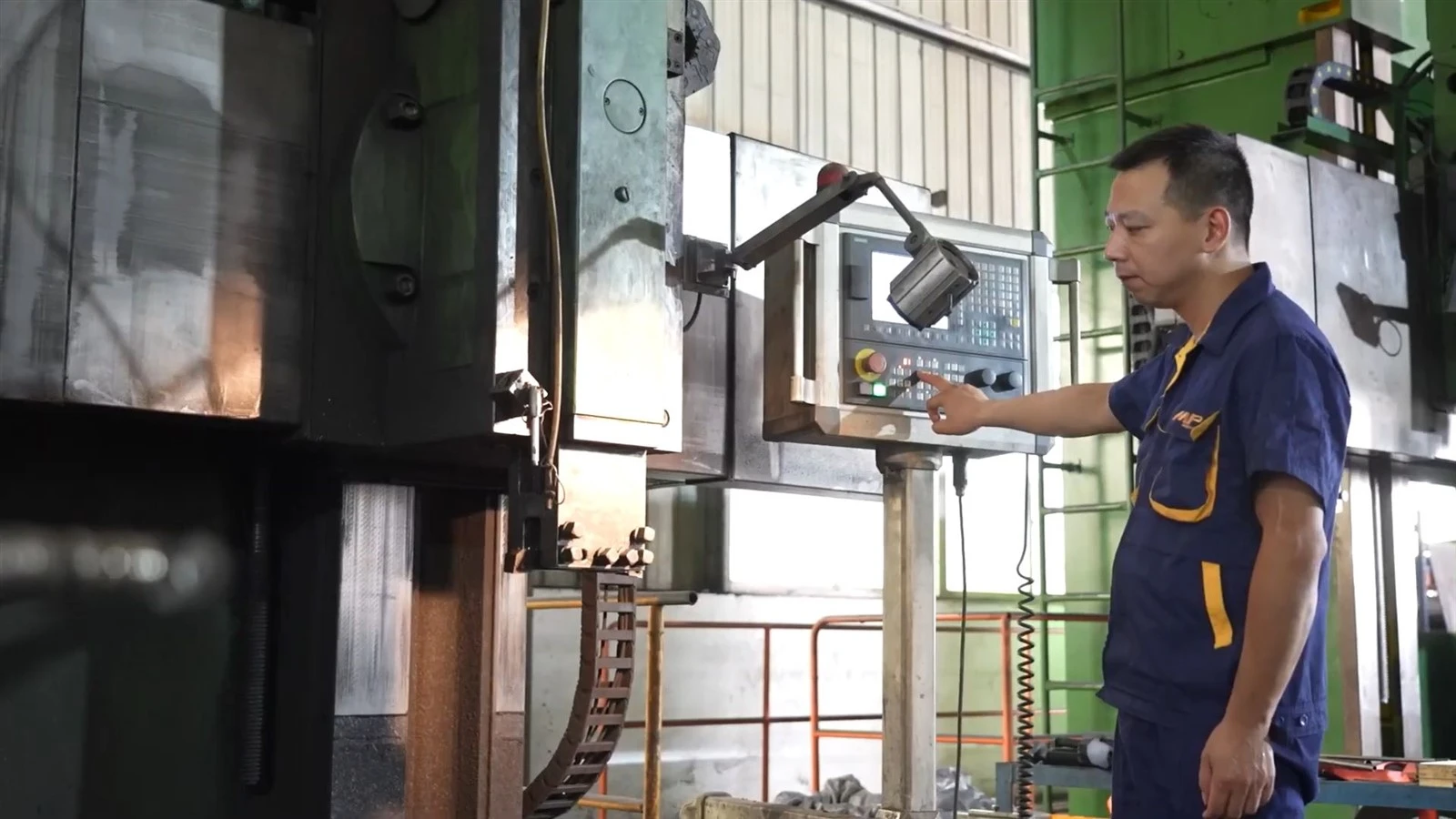

Spojrzenie na produkcję w fabryce Horbon w Quzhou. Zapytaj nas o regularne zapasy, zamówienia mieszane i niestandardowe opakowania części o dużym zużyciu.

Kontrole jakości, które chronią Twój profil

Profil zęba będzie skuteczny tylko wtedy, gdy zostanie wykonany dokładnie, a metal będzie w dobrym stanie. Nasze kontrole wewnątrzprocesowe obejmują:

Analiza spektralna surowców

Badanie twardości HRC

Kontrola wymiarowa w trzech współrzędnych

Wykrywanie wad

W przypadku problemów z jakością potwierdzonych po dostawie, bezpłatnie wystawiamy części ponownie.

Dla dystrybutorów: Stocking Smart

Jeśli kupujesz hurtowo, wybór profilu staje się decyzją dotyczącą zapasów. Kilka praktycznych punktów:

Zapasy według formy ogólnej, a nie nazwy marketingowej.Pokrycie płaskiej, zaokrąglonej fali i typu ostrego uchwytu dla najpopularniejszych modeli kruszarek odpowiada na większość zapytań.

Zachowaj numery części w aktachdla marek kruszarek, których Twoi klienci używają najczęściej.

Skorzystaj z naszych zamówień magazynowych i mieszanych.Utrzymujemy regularne zapasy, MOQ zaczyna się od 5 sztuk, a standardowy czas realizacji wynosi od 15 do 30 dni. Wysyłamy pod FOB lub CIF z Szanghaju lub Ningbo.

Przeglądaj【Płytka zębata szczęki】zakres lub szerszy【Płytki szczękowe】kategorii, aby zobaczyć, co pasuje do Twojego rynku. Nasz【Części eksploatacyjne kruszarki】asortyment obejmuje pasujące płytki policzkowe i powiązane wkładki, które można zamówić w tej samej przesyłce.

Podsumowanie: Cztery działania przed kolejnym zamówieniem

Nie wybieraj wyłącznie rodzaju skały.Dodaj do decyzji kształt pliku danych, CSS i poziom kanału.

Przetłumacz nazwy marek na trzy formy rodzajowei potwierdź geometrię rysunkiem, numerem części lub próbką.

Rozważ parę mieszaną:przed zmianą wszystkiego przetestuj inny profil szczęki ruchomej.

Jeśli nie masz rysunku, wyślij zużytą płytkę.Inżynieria odwrotna jest szybsza i bezpieczniejsza niż zgadywanie.

Gotowy do określenia płytki zęba szczęki? Wyślij model kruszarki, rodzaj skały, wielkość wsadu i CSS【Skontaktuj się z nami】, a nasi inżynierowie zarekomendują profil.

Często zadawane pytania

1. Do czego służy karbowana płytka szczękowa?
Falista płytka szczękowa ma falisty kształt zęba, który równoważy przyczepność i trwałość. Często stosowany jest jako profil uniwersalny. Ponieważ dostawcy różnie definiują „tekturę falistą”, należy potwierdzić dokładną geometrię zęba za pomocą rysunku lub próbki.

2. Która płytka zębata szczęki jest najlepsza do twardej skały?
Nie ma jednej odpowiedzi. Twarda, ścierna skała często potrzebuje profilu i stopu odpornego na zużycie, ale kształt wsadu, CSS i poziom wsadu również wpływają na wynik. Udostępnij wszystkie cztery, aby profil mógł zostać odpowiednio dopasowany.

3. Czy mogę używać różnych profili zębów w szczęce stałej i ruchomej?
Często tak. Niektórzy producenci OEM łączą płaską szczękę stałą z ostrzejszą szczęką ruchomą, aby zwiększyć zgryz i zachować trwałość. Przed mieszaniem skontaktuj się z producentem lub dostawcą kruszarki.

4. Jak zamówić płytkę zębatą szczęki, jeśli nie mam rysunku?
Wyślij zużytą płytę lub model kruszarki i numer oryginalnej części. Możemy dokonać inżynierii wstecznej geometrii i stworzyć rysunek 2D lub 3D, zwykle w ciągu około trzech dni w celu uzyskania jasnych wymagań.

5. Jaka jest minimalna ilość zamówienia?
Nasze MOQ to 5 sztuk. Czas realizacji wynosi zazwyczaj od 15 do 30 dni, a także utrzymujemy regularne zapasy.
